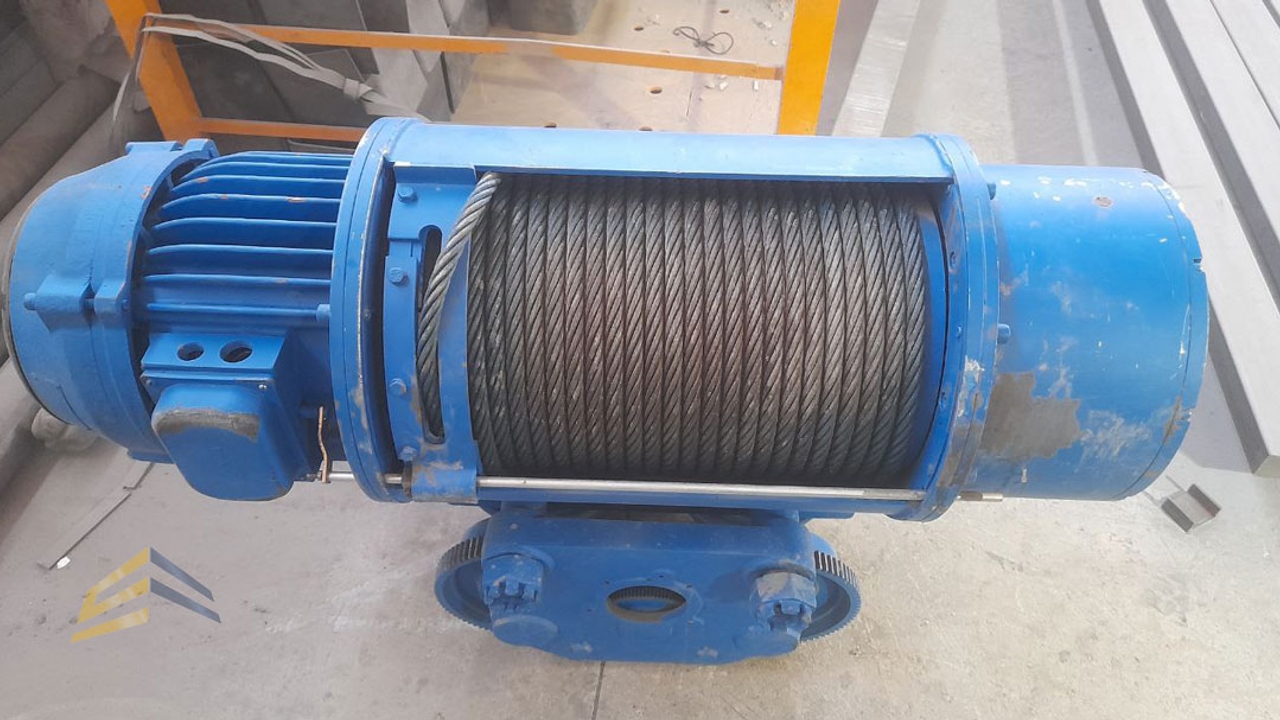

نقش وینچ در افزایش کارایی و ایمنی جرثقیلهای سقفی
اجزای مهم وینچ:
این دستگاه از هر نوعی که باشد دارای قطعات ثابت و مشخص است که از جمله آن ها می توان به موارد زیر اشاره کرد:
موتور: معمولا به صورت الکتریکی یا هیدرولیکی است که وظیفه آن حرکت دادن درام می باشد.
گیربکس: برای کاهش سرعت و افزایش گشتاور مورد استفاده قرار می گیرد.
ترمز ایمنی: وظیفه نگه داشتن بار در وضعیت دلخواه را دارد.
سیستم کنترل: تنظیم سرعت بالا و پایین رفتن بار را دارد.
درام: کابل یا سیم روی آن جمع می شود.
نقش وینچ در جرثقیل :
- بالا و پایین بردن قلاب
- در بعضی مدل ها کنترل زاویه بوم یا تجهیزات جانبی
- حمل بارهای سنگین یا سبک با دقت بالا
برای آشنایی بیشتر با قلاب جرثقیل می توانید مقاله ای با عنوان آشنایی با قلاب و مگنت جرثقیل را مطالعه کنید.
انواع وینچ جرثقیل
بسته به ظرفیت و نوع کار وینچ ها متفاوت هستند. وینچ ها نام ها و کارکردهای متفاوتی دارند که در ادامه مهم ترین شان را معرفی می کنیم:
1. بر اساس منبع انرژی
وینچ دستی: با نیروی انسانی کار میکند، ظرفیت کم، مناسب برای بارهای سبک هستند و بسیار کم مورد استفاده قرار می گیرد.
وینچ برقی: با موتور الکتریکی کار میکند و در جرثقیلهای کارگاهی و ساختمانی بسیار مورد استفاده قرار می گیرد.
وینچ هیدرولیکی: با سیستم هیدرولیک جرثقیل کار میکند، توان و ظرفیت بالا، مناسب برای بارهای سنگین هستند.
وینچ بادی (پنوماتیک): با هوای فشرده کار میکند، در محیطهای قابل انفجار (مثل پتروشیمیها) استفاده میشود.
2. بر اساس نوع کابل و زنجیر
وینچ کابلی (Wire Rope Winch): رایجترین نوع، از سیم بکسل استفاده میکند، قدرت زیاد و مناسب برای ارتفاع بالا دارد.
وینچ زنجیری (Chain Winch): به جای سیم بکسل از زنجیر استفاده میشود، بیشتر برای ظرفیت متوسط و محیطهای محدود کارایی دارد.
3. بر اساس ساختار و عملکرد
وینچ تکسرعته: دارای یک سرعت ثابت برای بالا و پایین بردن بار.
وینچ دوسرعته یا چندسرعته: قابلیت تنظیم سرعت برای دقت بیشتر در عملیات.
وینچ سیارهای (Planetary Winch): دارای گیربکس سیارهای برای انتقال قدرت بالا و عملکرد نرم.
وینچ درام دوبل (Double Drum Winch): دارای دو درام برای کنترل بهتر بار یا انجام همزمان دو عملیات.
4. بر اساس کاربرد در جرثقیل
وینچ اصلی (Main Hoist Winch): برای بلند کردن بار اصلی جرثقیل.
وینچ کمکی (Auxiliary Winch): برای بلند کردن بارهای سبکتر یا کمک به وینچ اصلی.
وینچ بوم (Boom Hoist Winch): مخصوص تغییر زاویه یا ارتفاع بوم جرثقیل.
عملکرد وینچ جرثقیل سقفی به چه صورت
وینچ در جرثقیل سقفی (Overhead Crane) نقش اصلی در بالا بردن بار از زمین و حمل آن و سپس تخلیه بار در مکان مورد نظر دارد. در واقع می توان گفت قلب سیستم بالابری جرثقیل محسوب میشود. عملکرد آن را میتوان به صورت مرحلهای توضیح داد:
نحوه عملکرد
1. شروع عملیات: اپراتور با استفاده از ریموت یا تابلو فرمان دستور حرکت میدهد.
2. فعال شدن موتور: موتور الکتریکی شروع به چرخش میکند و از طریق گیربکس، سرعتش کاهش و گشتاورش افزایش مییابد.
3. حرکت درام: گیربکس نیرو را به درام منتقل میکند و باعث پیچیده شدن یا باز شدن سیمبکسل روی آن میشود.
وقتی سیمبکسل جمع میشود → قلاب و بار به سمت بالا حرکت میکنند.
وقتی سیمبکسل باز میشود → قلاب و بار به سمت پایین میآیند.
4. کنترل سرعت: بعضی وینچها تکسرعته هستند، بعضی چندسرعته یا اینورتردار (برای حرکت نرم و دقیق).
5. سیستم ترمز: هنگام توقف یا قطعی برق، ترمز الکترومغناطیسی یا مکانیکی فعال میشود و بار را در همان موقعیت نگه میدارد.
6. ایمنی: اغلب وینچها دارای لیمیت سوئیچ هستند تا از بالا رفتن بیشازحد قلاب یا پایین آمدن بیشازحد (باز شدن کامل سیمبکسل) جلوگیری شود.
ویژگیهای اصلی وینچ در جرثقیل سقفی
1. قدرت و ظرفیت بالا
قابلیت تحمل بارهای سنگین از چند صد کیلوگرم تا دهها تن
طراحی متناسب با کلاس کاری جرثقیل (Light, Medium, Heavy Duty)
2. موتور الکتریکی قوی
استفاده از موتورهای سهفاز برای توان بالا و دوام بیشتر
بعضی مدلها دارای موتور دوسرعته یا مجهز به اینورتر (برای کنترل نرم و دقیق بار)
3. گیربکس صنعتی مقاوم
گیربکس کاهنده با گشتاور بالا و سر و صدای کم
معمولاً از نوع حلزونی یا سیارهای (Planetary)
4. درام (Drum) و سیمبکسل
درام استوانهای فولادی برای پیچیدن سیمبکسل
سیمبکسل مقاوم در برابر کشش، سایش و خمش مکرر
5. سیستم ترمز ایمن
ترمز الکترومغناطیسی یا مکانیکی برای توقف سریع و نگه داشتن بار
فعالشدن خودکار در مواقع قطع برق برای جلوگیری از سقوط بار
6. قابلیت کنترل دقیق
کنترل توسط شاسی آویز (Pendant Control) یا ریموت کنترل بیسیم
امکان تنظیم سرعت حرکت بالا و پایین (در مدلهای چندسرعته)
7. سیستمهای ایمنی
لیمیت سوئیچ بالا و پایین برای جلوگیری از حرکت بیشازحد قلاب
حفاظت در برابر اضافهبار (Overload Protection)
فیوز و مدار حفاظتی موتور برای جلوگیری از سوختن در بار بیشازحد
8. طراحی برای کار مداوم
مناسب برای استفاده 24 ساعته در محیطهای صنعتی
سیستم خنککاری موتور جهت جلوگیری از داغ شدن در کار طولانی
9. عمر کاری بالا و نگهداری آسان
قطعات مستحکم و ضدسایش
طراحی ماژولار برای سرویس و تعمیر سادهتر
در یک جمله:
وینچ در جرثقیل سقفی ترکیبی از قدرت بالا، ایمنی کامل، کنترل دقیق و دوام طولانی است که باعث میشود بارها با اطمینان در محیطهای صنعتی و کارگاهی جابجا شوند.
چرا باید از وینچ جرثقیل استفاده کرد
دلایل اصلی استفاده از وینچ در جرثقیل سقفی عبارتاند از:
1. افزایش توان جابهجایی بار
• وینچ با استفاده از موتور الکتریکی و گیربکس، امکان بلند کردن و جابهجایی بارهای سنگین را فراهم میکند.
• در مقایسه با نیروی انسانی، هم سرعت و هم ظرفیت باربری بهطور چشمگیری افزایش مییابد.
2. ایمنی بالا
• وینچها مجهز به ترمزهای الکترومغناطیسی و مکانیزمهای ایمنی هستند تا از سقوط بار جلوگیری کنند.
• این موضوع باعث کاهش حوادث ناشی از جابهجایی دستی یا استفاده از ابزارهای غیراستاندارد میشود.
3. کاهش هزینه و زمان
• با استفاده از وینچ، فرآیند بارگیری و تخلیه سریعتر انجام میشود.
• این سرعت عمل، هزینههای عملیاتی و توقف خط تولید را کاهش میدهد.
4. امکان جابهجایی در فضاهای محدود
• جرثقیل سقفی و دروازه ای همراه با وینچ میتواند بار را در طول سالن یا کارگاه در مسیر ریلها حرکت دهد.
• این قابلیت، مخصوصاً در محیطهایی که فضای زمینی محدود است، بسیار کاربردی است.
5. تنوع در کاربرد
• وینچها در مدلهای مختلف (برقی، دستی، پنوماتیکی) و ظرفیتهای متفاوت عرضه میشوند.
• این انعطافپذیری باعث میشود که بتوان از آنها در صنایع مختلف مانند فولاد، خودروسازی، انبارداری و پتروشیمی استفاده کرد.
6. افزایش طول عمر تجهیزات
• استفاده از وینچ استاندارد فشار کمتری به سازه جرثقیل و قطعات وارد میکند.
• این موضوع باعث افزایش طول عمر دستگاه و کاهش هزینههای تعمیر و نگهداری میشود.
