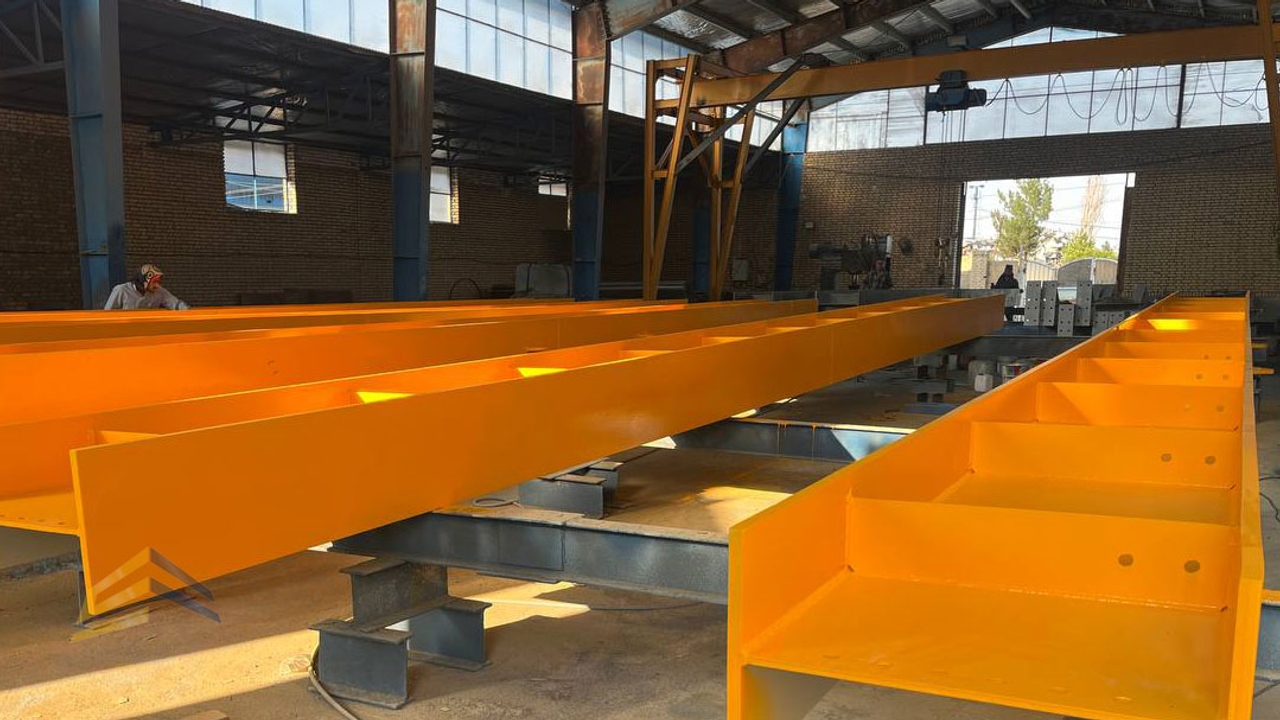

تیر ورق یکی از انواع مقاطع فولادی است و معمولا در مواردی که پروفیل های فولادی معمول مانند IPE و IPB مقاومت کافی جهت تحمل بارها و نیروهای وارده را نداشته باشند استفاده می شود. که از ورق فولادی با گریدهای مقاومتی بسته به نیاز توسط مهندس محاسب سازه طراحی می شوند. پروفیل های ساختمانی بدلیل محدودیت در ابعاد معمولا جهت ساختمان های مسکونی با دهانه های کوتاه مناسب می باشند و جهت تیرهای با دهانه های بلند در ساختمان های مسکونی ، تجاری و ... تیر هایی با مقدار نیروی زیاد و تیرها در سازه های قاب خمشی فولادی منحصرا باید از تیرورق استفاده نمود و با توجه به محل استفاده این مقاطع در ساختمان ها و حساسیت ویژهای (دهانه زیاد, بار بیش از حد معمول و قاب خمشی) که دارند باید توسط سازندگان دارای صلاحیت و متخصص ساخته شوند.
از تیر ورق ها برای کاربردهای گسترده ای در صنایع مختلف استفاده می شود که مهم ترین آن ها عبارتند از:
۱. ساخت پل
۲. صنعت کشتی سازی
۳. سکوهای نفتی و گازی
۴. تست بار
۵. ساخت جرثقیل
تیر ورق نیز مانند سایر قطعات مورد استفاده در ساخت سازه فولادی دارای مزایا و معایبی است و در صورتی که در جای خود به کار گرفته شود مزایای بیشتری در مقابل معایب آن دارد در ادامه به طور مختصر مزایا و معایب تیر ورق می پردازیم.
باعث تسریع در بخش ساخت می شود.
تحمل بارهای سنگین را دارد.
مقاومت بالایی در برابر شکستگی های ناشی از خستگی دارد.
ساخت آن در مقایسه با خرپا آسان تر است.
نگهداری آن آسان می باشد.
با توجه به دامنه استفاده مقرون به صرفه اقتصای است.
تنوع بالا در سایز و ضخامت دارد.
برای دهانه های بزرگ مناسب نمی باشد.
ظاهر زیبایی از حیث معماری ندارد.
برای تولید آن باید استانداردها و فاکتورهایی رعایت شود.
به دلیل طول زیاد در هنگام جا به جایی باید دقت کافی انجام گیرد.
۱. ابتدا ورق بسیار سیاه توسط دستگاهی به نام CNC برش داده شود.
۲. سپس درزهای بین ورق ها برش خورده توسط یکی از روش های جوشکاری، به یکدیگر متصل می شوند.
۳. پس از اتمام مراحل جوشکاری، بازرسان تست جوش ها را انجام می دهند و در صورت تایید مرحله بعد آغاز می شود.
۴. بال و جان توسط مونتاژ کار با خال جوش به تیر متصل می شوند.
۵. سپس جوشکاری کامل بال و جان انجام می گیرد.
۶. مونتاژ فلنج تیر یا صفحه ستون انجام می شود.
۷. در انتها مراحل جوشکاری به منظور تکمیل جوش مقاطع تکرار می شود.
8. پس از جوشکاری تمیزکاری قطعات بطور کامل انجام می شود و ........ است این مرحله مخصوصا تیرورق های ساخته شده با ورق های ضخیم به روش سند بلاست انجام می شود تا پوسته های ورق نیز گرفته شود و قطعه آماده و رنگ آمیزی می شود.
9. رنگ آمیزی بسته به شرایط آب جوی محل مورد استفاده تعیین می شود که در شرایط آب و هوایی خشک از رنگ الکلیدی استفاده می شود و در شرایط آب و هوایی مرطوب و در معرض رطوبت از رنگ های سر.... اپوکسی، پلی اورتان و غیره انجام می شود.
10. تسمه بندی قطعات باید تسمه بسته بندی فولادی و پلاستیک فشرده انجام شود و قطعات کد گذاری و بارگیری و ارسال می شوند.
